Аппарат теплообменный пластинчатый разборный Danfoss XG 10

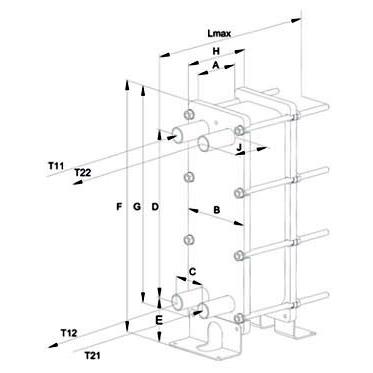

Габаритный чертеж пластинчатого разборного теплообменника Danfoss XG 10

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Danfoss XG 10 – фото внешнего вида

Пластинчатый разборный теплообменник Danfoss XG 10 передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.

Danfoss XG 10 оснащен присоединительными патрубками диаметром 25 мм (резьба наружная). Максимальное рабочее давление 16 бар. Площадь одной пластины 0,017 м2.

Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Danfoss
Модель: XG 10
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Кол-во пластин	Габаритные размеры, мм									S теплообмена, м2	Вес, кг
Кол-во пластин	A	B	C	D	E	G	H	F	J	S теплообмена, м2	Вес, кг
10	25,5	158	65	235	188	310	55,5	460	77/77	0,17	18
20	51	158	65	235	188	310	55,5	460	77/77	0,38	20
30	76,5	158	65	235	188	310	55,5	460	77/77	0,59	22
40	102	158	65	235	188	310	55,5	460	77/77	0,8	24
50	127,5	158	65	235	188	310	55,5	460	77/77	1,22	26
60	153	158	65	235	188	310	55,5	460	77/77	1,43	28
70	178,5	158	65	235	188	310	55,5	460	77/77	1,63	30

Стоимость

Цена теплообменного аппарата Danfoss XG 10 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
