Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-007с (ДУ 50 ММ)

Нажмите чтобы увеличить

Теплообменник ЭТ-007с с Ду 50 мм — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-007с
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: 40 704 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

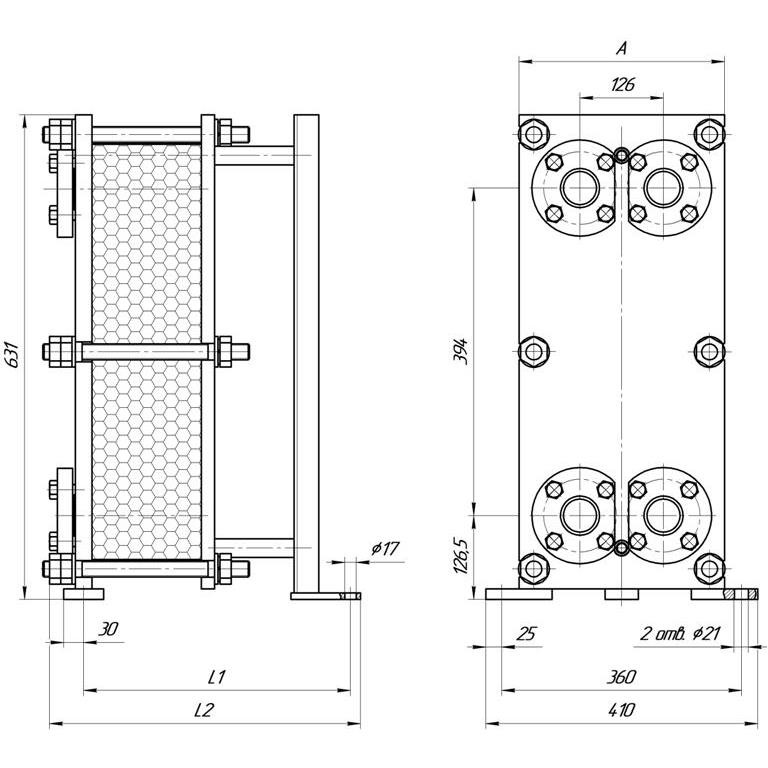

Таблица размеров

ЭТ-007с(1,0МПа)
Номер рамы	Порт	А, мм	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду50	290	348	406	5 – 20	75 – 85	0,21 – 1,96	М16, 6 шт
2			593	651	21 – 55	90 – 110	2,0 – 5,1
3			843	906	56 – 90	120 – 145	5,2 – 9,3
4			1093	1151	91 – 150	150 – 175	9,4 – 13,2
5			1593	1651	151 – 200	185 — 215	13,2 – 17,4
ЭТ-007с (1,6 МПа)
Номер рамы	Порт	А, мм	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду50	310	348	425	5 – 20	105 – 115	0,21 – 1,96	М24, 6 шт
2			593	670	21 – 55	125 – 145	2,0 – 5,1
3			843	925	56 – 90	155 – 180	5,2 – 9,3
4			1093	1170	91 – 150	190 – 215	9,4 – 13,2
5			1593	1670	151 – 200	230 – 260	13,2 – 17,4

Стоимость

Цена (от 40 704 Р) указана для примера.

ЭТРА ЭТ-007с — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
