Аппарат теплообменный пластинчатый разборный Ридан НН 04 (Ду 32 мм)
Нажмите чтобы увеличить
Ридан НН 04 — пластинчатый разборный теплообменник одноименной компании. Диаметр присоединения Ду32 — патрубки. Глубина рифления канала — 2.5 мм. Самый «маленький» из применяемых типоразмеров РПТО. Тем не менее, встречается часто и находит массу сфер использования. Назначение — применение в системах отопления и горячего водоснабжения с небольшими нагрузками. Максимальная Q которого не превышает 75 кВт. Ограничение по пропускной способности портов — в промежутке 8-10 м3/ч.
В технологии участвует в качестве парового нагревателя воды в пастеризационных установках малой производительности, для контура пастеризации продукта. Диапазон мощностей и компактный размер теплообменного аппарата позволяет использовать его как охладитель в пресс-автоматах, литейных машинах и экструдерах, работающих с пластмассами. Отлично справляется с подогревом топлива для «крупных» дизельных электростанций, двигателей на «низких» температурах.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

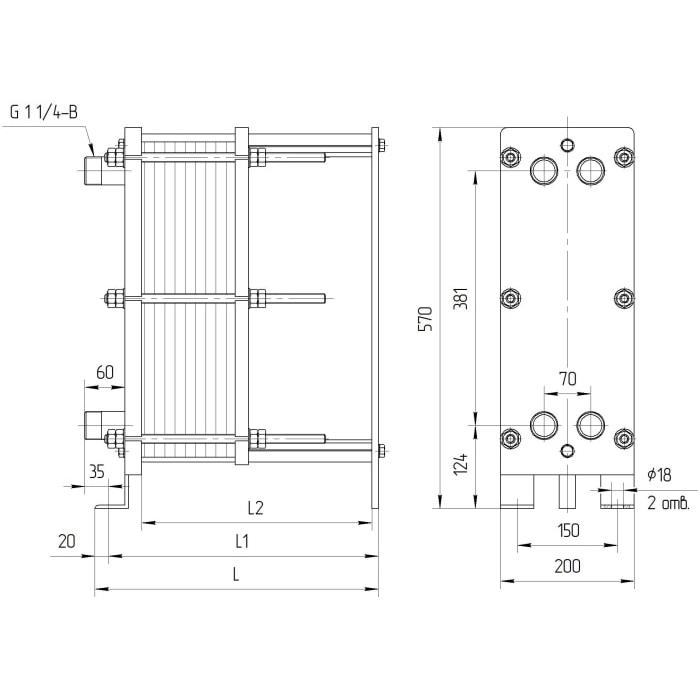

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| НН №04 | 1 | 323 | 303 | 250 | М16 | 6 | 5-34 | 50 | ||
| 2 | 403 | 383 | 330 | М16 | 6 | 35-52 | 56 | |||
| 3 | 573 | 553 | 500 | М16 | 6 | 53-90 | 69 | |||
| Для удобства монтажа, теплообменники НН№04 могут комплектоваться фитингами под приварку (дополнительная опция) | ||||||||||
Стоимость
Цена (от 18 900 Р) указана для примера.
Ридан НН 04 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
