Аппарат теплообменный пластинчатый разборный Ридан НН 07 (Ду 50 мм)
Нажмите чтобы увеличить
Ридан НН 07 имеет фланцевые присоединения 50 мм. Пропускная способность порта при рабочем режиме — 40-50 м3/ч. Работает в отоплении мощностью 50-200 кВт.
Подходит системам работающим с паром «высокого» и «низкого» давления. Конструкция позволяет использовать большое количество пластин для полной конденсации.
Применяется как проточный подогреватель плавательных бассейнов, емкостей и резервуаров небольшого размера, т.к. может пропускать солидный объем воды при малом гидравлическом сопротивлении с мизерным приростом температуры.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

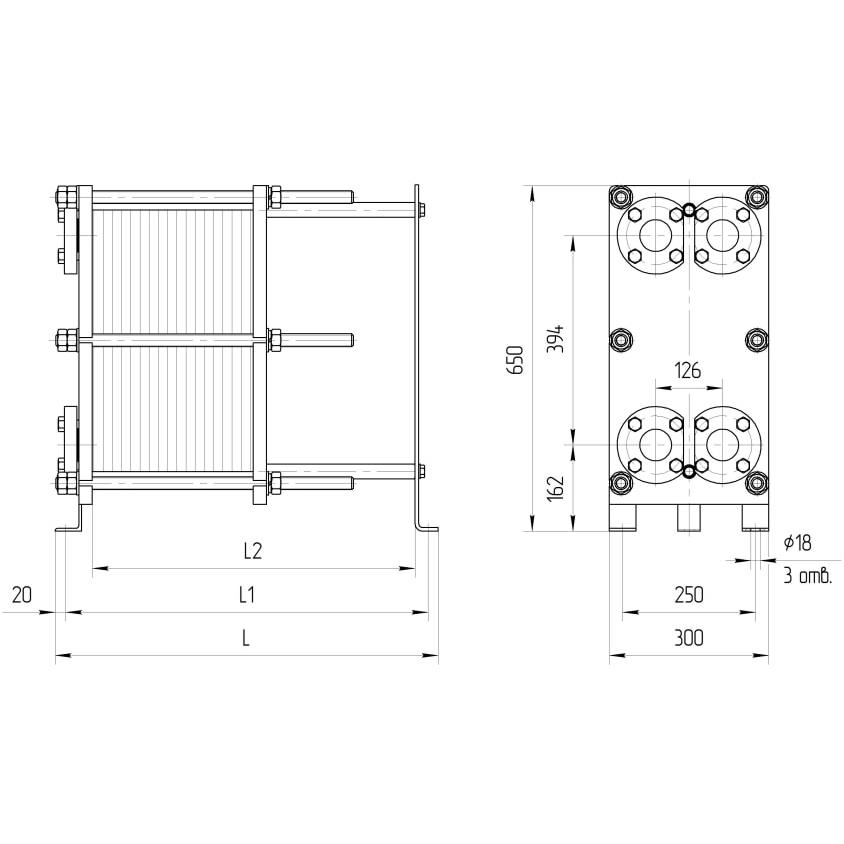

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №07 | 1 | 515 | 475 | 400 | М20 | 6 | 5-39 | 90 | ||
| 2 | 715 | 675 | 600 | М20 | 6 | 40-75 | 110 | |||
| 3 | 915 | 875 | 800 | М20 | 6 | 76-111 | 125 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №07 | 1 | 520 | 480 | 400 | М24 | 6 | 5-39 | 105 | ||
| 2 | 720 | 680 | 600 | М24 | 6 | 40-75 | 125 | |||
| 3 | 920 | 880 | 800 | М24 | 6 | 76-111 | 145 | |||
Стоимость
*Цена указана для примера.
Ридан НН 07 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
