Аппарат теплообменный пластинчатый разборный Ридан НН 100 (Ду 200 мм)
Нажмите чтобы увеличить
Ридан НН 100 — разборный пластинчатый теплообменник одноименной компании. Ду (диаметр условного прохода) данной модели составляет 200 мм. Применяется там, где требуется передать больше энергии при сохранении компактных размеров и всех преимуществ предыдущих типоразмеров.
Благодаря высоте может работать с маленькой разницей температур для работающих сред. Идеален для систем кондиционирования и вентиляции. Возможна эксплуатация с гликолями и другими незамерзающими жидкостями, которые снижают теплопроводность и теплоемкость растворов, что затрудняет процесс передачи тепла.
Также справляется с низкотемпературными теплоносителями, максимально передавая тепловую мощности потребителю.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

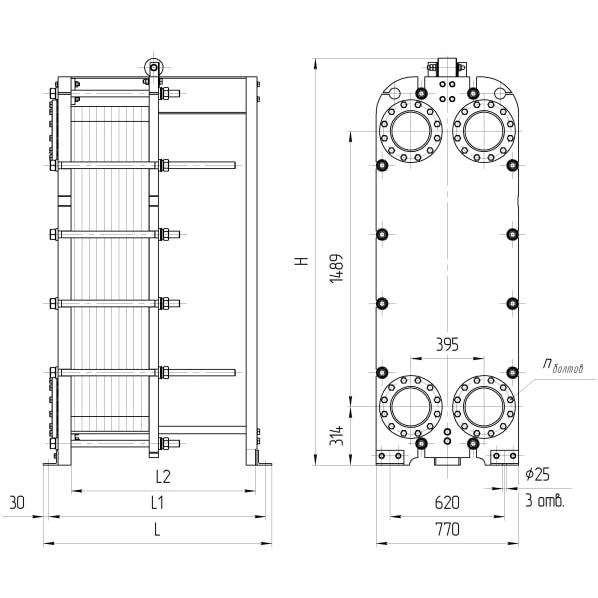

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №100 | 1 | 825 | 765 | 600 | М36 | 12 | 11-66 | 1590 | ||
| 2 | 1225 | 1165 | 1000 | М36 | 12 | 67-132 | 1920 | |||
| 3 | 1525 | 1465 | 1300 | М36 | 12 | 133-185 | 2200 | |||
| 4 | 1725 | 1665 | 1500 | М36 | 12 | 186-221 | 2390 | |||
| 5 | 2225 | 2165 | 2000 | М36 | 12 | 222-310 | 2820 | |||
| 6 | 2725 | 2665 | 2500 | М36 | 12 | 311-400 | 3270 | |||
| 7 | 3225 | 3165 | 3000 | М36 | 12 | 401-490 | 3730 | |||
| 8 | 4225 | 4165 | 4000 | М36 | 12 | 491-668 | 4680 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №100 | 1 | 835 | 775 | 600 | М36 | 12 | 11-66 | 1870 | ||
| 2 | 1235 | 1175 | 1000 | М36 | 12 | 67-132 | 2230 | |||
| 3 | 1535 | 1475 | 1300 | М36 | 12 | 133-185 | 2540 | |||
| 4 | 1735 | 1675 | 1500 | М36 | 12 | 186-221 | 2760 | |||
| 5 | 2235 | 2175 | 2000 | М36 | 12 | 222-310 | 3260 | |||
| 6 | 2735 | 2675 | 2500 | М36 | 12 | 311-400 | 3780 | |||
| 7 | 3235 | 3175 | 3000 | М36 | 12 | 401-490 | 4310 | |||
| 8 | 4235 | 4175 | 4000 | М36 | 12 | 491-668 | 5380 | |||
| Размер H: рамы №1-№7 — 2198 мм, рама №8 — 2297 мм (для расчетного давления 1,0 и 1,6 МПа).
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. |
||||||||||
Стоимость
Цена (от 489 800 Р) указана для примера.
Ридан НН 100 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
