Аппарат теплообменный пластинчатый разборный Ридан НН 113 (Ду 250 мм)
Нажмите чтобы увеличить
Ридан НН 113 — теплообменник с диаметром условного прохода 250 мм. Пропускная способность до 1000 м3/ч. Глубина каналов пластины 2,75 мм. Часто встречается в теплоэнергетике.
Пропускает через себя большой объем рабочих сред, достаточная высота сделала этот типоразмер универсальным. Уверенно показывает себя при передаваемых мощностях от 3 до 20 МВт.
Используется с теплоносителями, имеющими низкую температуру, и как подогреватель ГВС на ЦТП. Однако, распространение получил, как промежуточный аппарат между котельной и ИТП (Индивидуальными тепловыми пунктами) потребителей.
Кроме коммунального применения, зарекомендовал себя в промышленности. Глубокая формовка позволяет с успехом применять его для оборотных схем металлургических заводов и сталеплавильных цехов. В судостроении, для кораблей выступает в роли охладителя пропульсивных устройств и главных двигателей, работает с морской водой. Нередко применяется совместно с установками опреснения.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

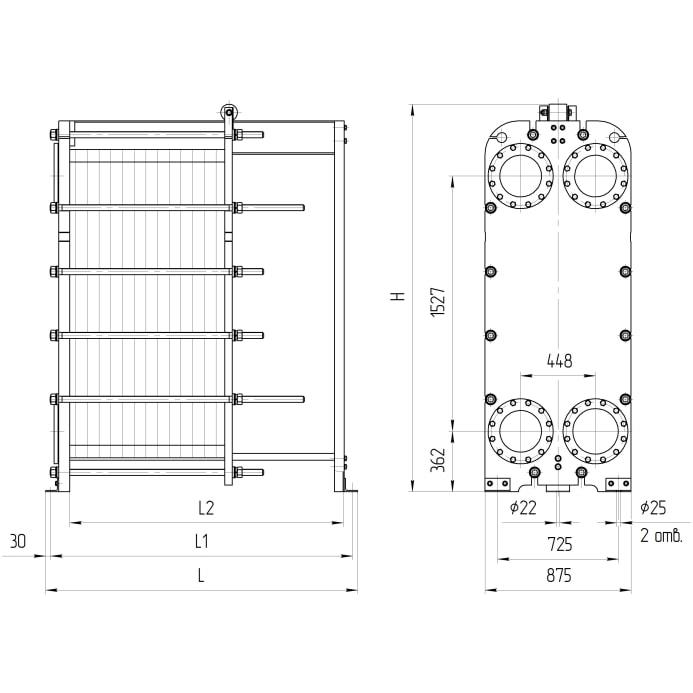

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №113 | 1 | 835 | 775 | 600 | М36 | 12 | 11-36 | 1950 | ||
| 2 | 1235 | 1175 | 1000 | М36 | 12 | 37-107 | 2370 | |||
| 3 | 1535 | 1475 | 1300 | М36 | 12 | 108-163 | 2720 | |||
| 4 | 1735 | 1675 | 1500 | М36 | 12 | 164-198 | 2950 | |||
| 5 | 2235 | 2175 | 2000 | М36 | 12 | 199-289 | 3510 | |||
| 6 | 2735 | 2675 | 2500 | М36 | 12 | 290-380 | 4090 | |||
| 7 | 3235 | 3175 | 3000 | М36 | 12 | 381-470 | 4660 | |||
| 8 | 4235 | 4175 | 4000 | М36 | 12 | 471-652 | 5860 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №113 | 1 | 845 | 785 | 600 | М36 | 12 | 11-34 | 2270 | ||
| 2 | 1245 | 1185 | 1000 | М36 | 12 | 35-105 | 2780 | |||
| 3 | 1545 | 1485 | 1300 | М36 | 12 | 106-161 | 3200 | |||
| 4 | 1745 | 1685 | 1500 | М36 | 12 | 162-196 | 3470 | |||
| 5 | 2245 | 2185 | 2000 | М36 | 12 | 197-287 | 4140 | |||
| 6 | 2745 | 2685 | 2500 | М36 | 12 | 288-378 | 4830 | |||
| 7 | 3245 | 3185 | 3000 | М36 | 12 | 379-469 | 5520 | |||
| 8 | 4245 | 4185 | 4000 | М36 | 12 | 470-650 | 6920 | |||
| Размер H: рамы №1-№7 — 2319 мм, рама №8 — 2416 мм (для расчетного давления 1,0 и 1,6 МПа). | ||||||||||
Стоимость
Цена (от 631 060 Р) указана для примера.
Ридан НН 113 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
