Аппарат теплообменный пластинчатый разборный Ридан НН 65 (Ду 200 мм)
Нажмите чтобы увеличить
Ридан НН 65 имеет Ду 200 мм, а его пропускная способность составляет не менее 500 м3/ч. Глубина штамповки пластин 2,6 мм.
Аппарат начального уровня для систем крупной энергетики. Устанавливается на небольших ТЭЦ и котельных, с легкостью обеспечивает передачу энергии в объеме до 12-15 МВТ.
Применяется в ЦТП для организации закрытых схем отопления и горячего водоснабжения. Используется на заводах, в производствах которых требуется утилизация большого количества тепловой мощности. Эксплуатируется для нагрева растворов и их компонентов при создании эмульсий.
На предприятиях органического синтеза может быть использован в отведении тепла при выработке кислот. В судостроении нашел применение в охлаждении дизельных генераторов и вспомогательных двигателей крупнотоннажных судов.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

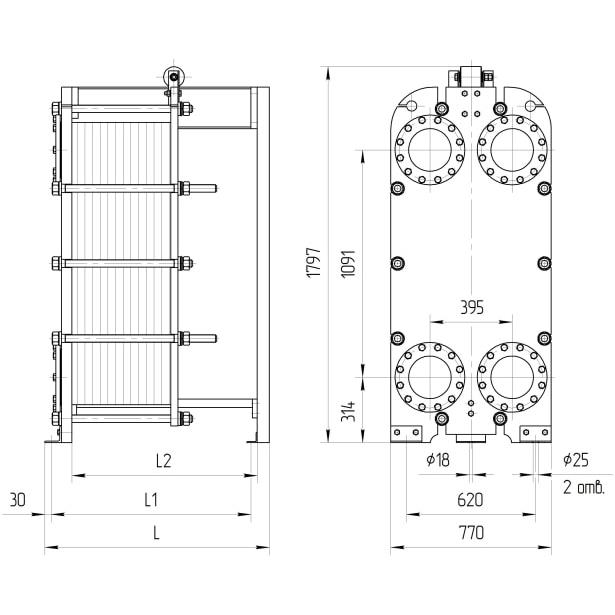

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №65 общепромышленное исполнение | 1 | 815 | 755 | 600 | М36 | 8 | 11-67 | 1110 | ||
| 2 | 1215 | 1155 | 1000 | М36 | 8 | 68-140 | 1380 | |||
| 3 | 1715 | 1655 | 1500 | М36 | 8 | 141-231 | 1710 | |||
| 4 | 2215 | 2155 | 2000 | М36 | 8 | 232-322 | 2050 | |||
| 5 | 2715 | 2655 | 2500 | М36 | 8 | 323-413 | 2390 | |||
| 6 | 3215 | 3155 | 3000 | М36 | 8 | 414-504 | 2720 | |||
| 7 | 4215 | 4155 | 4000 | М36 | 8 | 505-686 | 3380 | |||
| НН №65 специальное исполнение | 1 | 820 | 760 | 600 | М36 | 8 | 11-67 | 1200 | ||
| 2 | 1220 | 1160 | 1000 | М36 | 8 | 68-140 | 1470 | |||
| 3 | 1720 | 1660 | 1500 | М36 | 8 | 141-231 | 1800 | |||
| 4 | 2220 | 2160 | 2000 | М36 | 8 | 232-322 | 2140 | |||
| 5 | 2720 | 2660 | 2500 | М36 | 8 | 323-413 | 2480 | |||
| 6 | 3220 | 3160 | 3000 | М36 | 8 | 414-504 | 2810 | |||
| 7 | 4220 | 4160 | 4000 | М36 | 8 | 505-686 | 3470 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №65 общепромышленное исполнение | 1 | 825 | 765 | 600 | М36 | 10 | 11-65 | 1340 | ||
| 2 | 1225 | 1165 | 1000 | М36 | 10 | 66-137 | 1650 | |||
| 3 | 1725 | 1665 | 1500 | М36 | 10 | 138-226 | 2040 | |||
| 4 | 2225 | 2165 | 2000 | М36 | 10 | 227-316 | 2430 | |||
| 5 | 2725 | 2665 | 2500 | М36 | 10 | 317-405 | 2830 | |||
| 6 | 3225 | 3165 | 3000 | М36 | 10 | 406-494 | 3220 | |||
| 7 | 4225 | 4165 | 4000 | М36 | 10 | 495-673 | 3980 | |||
| НН №65 специальное исполнение | 1 | 835 | 775 | 600 | М36 | 10 | 11-47 | 1470 | ||
| 2 | 1235 | 1175 | 1000 | М36 | 10 | 48-136 | 1780 | |||
| 3 | 1735 | 1675 | 1500 | М36 | 10 | 137-225 | 2170 | |||
| 4 | 2235 | 2175 | 2000 | М36 | 10 | 226-315 | 2560 | |||
| 5 | 2735 | 2675 | 2500 | М36 | 10 | 316-404 | 2950 | |||
| 6 | 3235 | 3175 | 3000 | М36 | 10 | 405-493 | 3350 | |||
| 7 | 4235 | 4175 | 4000 | М36 | 10 | 494-672 | 4110 | |||
| Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. | ||||||||||
Стоимость
Цена (от 340 030 Р) указана для примера.
Ридан НН 65 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
