Аппарат теплообменный пластинчатый разборный Ридан НН 06М

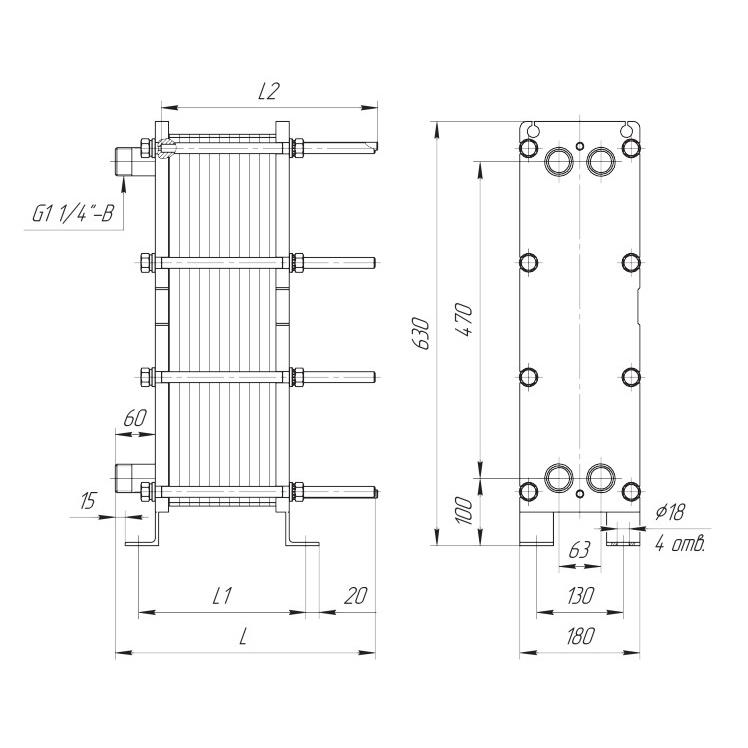

Габаритный чертеж пластинчатого разборного теплообменника Ридан НН 06М

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Ридан НН 06М – фото внешнего вида

Ридан НН 06М – пластинчатый разборный теплообменник. Присоединения муфтовые, с наружной резьбой 32 мм. Площадь одной пластины равна 6 дм2.

Благодаря своим компактным размерам успешно используется в сфере ЖКХ для приготовления воды под горячее водоснабжение и отопление. Может быть использован для подогрева воды в бассейнах. Кроме того, подходит для технологических процессов с небольшими нагрузками, например, для нагрева и охлаждения сусла, вин, масел и прочих жидких сред.

Срок эксплуатации данного теплообменника равен 15 годам (при своевременном техническом обслуживании).

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН 06М
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: 27 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Тип теплообменника	№ рамы	Размеры, мм			Стяжные шпильки		Кол-во пластин, шт	Макс масса, кг
		L	L1	L2	Размер	Кол-во
Расчетное давление 10, 16 бар
НН№06М	1	290	90+2,3*n	225	М16	8	50-40	46
	2	390		325			41-70	53
	3	540		425			71-100	62

Стоимость

Цена теплообменного аппарата Ридан НН 06М может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
