Аппарат теплообменный пластинчатый разборный Ридан НН 12М
Нажмите чтобы увеличить
Ридан НН 12М – пластинчатый разборный теплообменник. Присоединения фланцевые ДУ 50 мм. Площадь одной пластины равна 12 дм2.
Используется для подготовки воды или гликолевых смесей в сфере жилищно-коммунального хозяйства (ГВС, отопление и вентиляция). Помимо стандартных задач в ЖКХ, способен решать вопросы с тепловым обменом жидких сред в тяжелой, химической, нефтяной, пищевой промышленности, атомной энергетике, судоходстве.
Срок эксплуатации данного теплообменника равен 15 годам (при своевременном техническом обслуживании).
Характеристики
- Рабочая температура: от –30 °С до +200 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

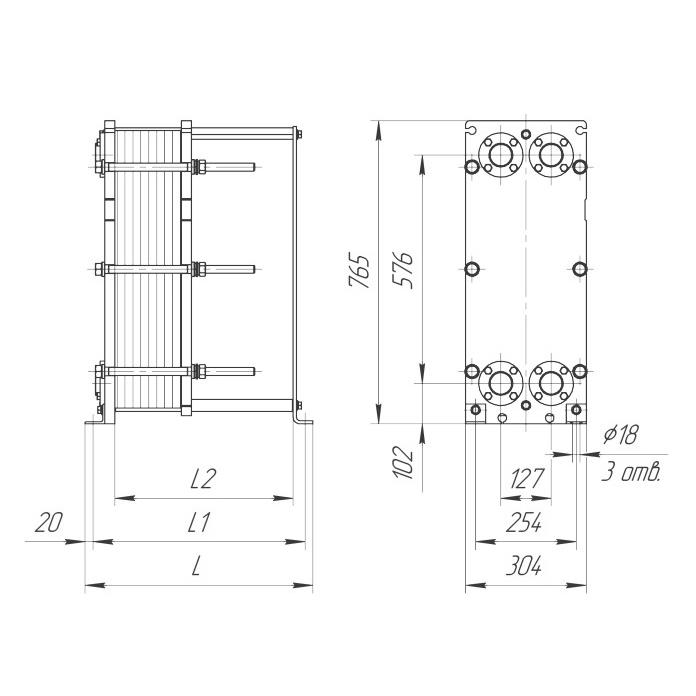

Таблица размеров
|
Тип теплообменника |
№ рамы |
Размеры, мм |
Стяжные шпильки |
Кол-во пластин, шт |
Макс масса, кг |
|||
|
L |
L1 |
L2 |
Размер |
Кол-во |
||||
|
Расчетное давление 10, 16 бар |
||||||||
|
НН№12М |
1 |
425 |
385 |
300 |
М20 |
6 |
5-20 |
120 |
|
2 |
575 |
535 |
450 |
21-48 |
140 |
|||
|
3 |
725 |
685 |
600 |
49-76 |
165 |
|||
|
4 |
875 |
835 |
750 |
77-104 |
180 |
|||
|
5 |
1025 |
985 |
900 |
105-132 |
205 |
|||
|
6 |
1175 |
1135 |
1050 |
133-162 |
225 |
|||
|
7 |
1375 |
1335 |
1250 |
163-190 |
259 |
|||
Стоимость
Цена теплообменного аппарата Ридан НН 12М может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
