Аппарат теплообменный пластинчатый разборный Теплохит ТИ 056 (ДУ 50)

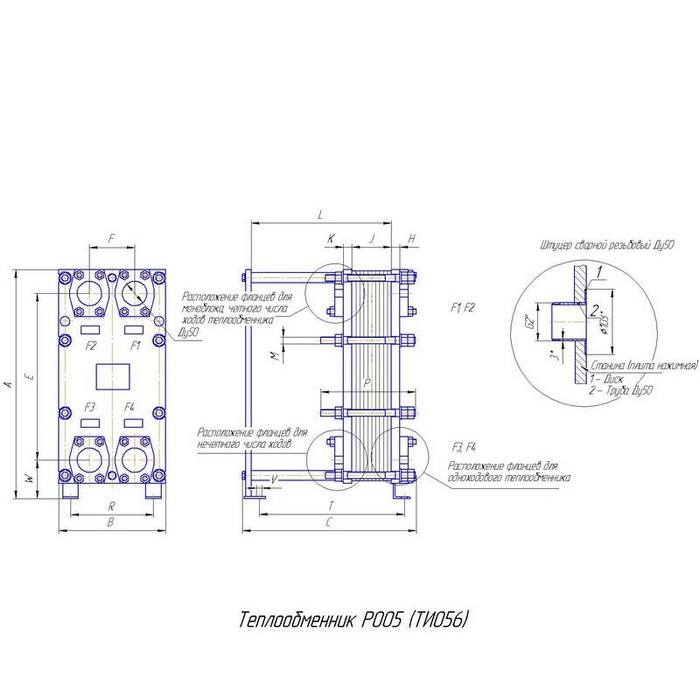

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 056 (ДУ 50)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 056 (ДУ 50) – фото внешнего вида

Теплохит ТИ 056 (ДУ 50) – пластинчатый разборный теплообменный аппарат. Имеет фланцевые присоединения ДУ 50.

Площадь одной пластины – 0,097 м2. Максимальное количество пластин – 171 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 056 (ДУ 50)
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: 130 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	P1	M6	M10	M16	M25	R	T	V	W
До 27	535	250	442	390	106	20	20	20	-	20	20	20	-	350	220	210	16	16	16	-	194	331	14	90
29-51	535	250	552	390	106	20	20	20	-	20	20	20	-	460	324	280	16	16	16	-	194	441	14	90
53-75	535	250	662	390	106	20	20	20	-	20	20	20	-	570	434	354	16	16	16	-	194	551	14	90
77-99	535	250	772	390	106	20	20	20	-	20	20	20	-	680	540	430	16	16	16	-	194	661	14	90
101-123	535	250	882	390	106	20	20	20	-	20	20	20	-	790	650	504	16	16	16	-	194	771	14	90
125-147	535	250	992	390	106	20	20	20	-	20	20	20	-	900	754	580	16	16	16	-	194	881	14	90
149-171	535	250	1102	390	106	20	20	20	-	20	20	20	-	1010	864	654	16	16	16	-	194	991	14	90

Стоимость

Цена теплообменного аппарата Теплохит ТИ 056 (ДУ 50) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
