Аппарат теплообменный пластинчатый разборный Теплохит ТИ 077 (ДУ 25/32)

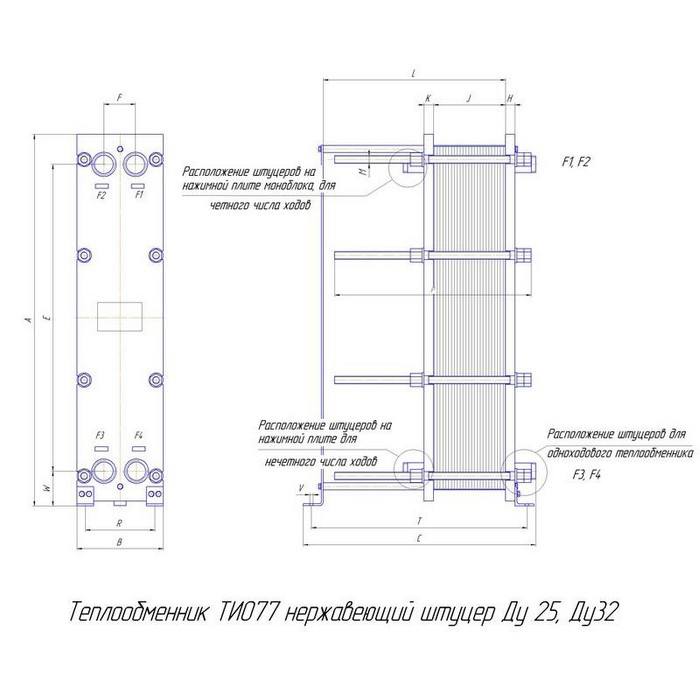

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 077 (ДУ 25/32)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 077 (ДУ 25/32) – фото внешнего вида

Теплохит ТИ 077 (ДУ 25/32) – пластинчатый разборный теплообменный аппарат. Существует два варианта исполнения по присоединениям: муфта с наружной резьбой Ду25 и Ду32.

Площадь одной пластины – 0,094 м2. Максимальное количество пластин – 127 штук, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 077 (ДУ 25/32)
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: 41 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	K6	K10	K16	L	P	M6	M10	M16	R	T	V	W
До 15	775	180	235	640	60	20	20	20	20	20	20	130	130	16	16	16	140	205	14	91
17-33	775	180	305	640	60	20	20	20	20	20	20	200	200	16	16	16	140	275	14	91
35-75	775	180	465	640	60	20	20	20	20	20	20	360	360	16	16	16	140	435	14	91
77-127	775	180	685	640	60	20	20	20	20	20	20	580	580	16	16	16	140	655	14	91

Стоимость

Цена теплообменного аппарата Теплохит ТИ 077 (ДУ 25/32) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
