Аппарат теплообменный пластинчатый разборный Теплохит ТИ 27 (ДУ 100)

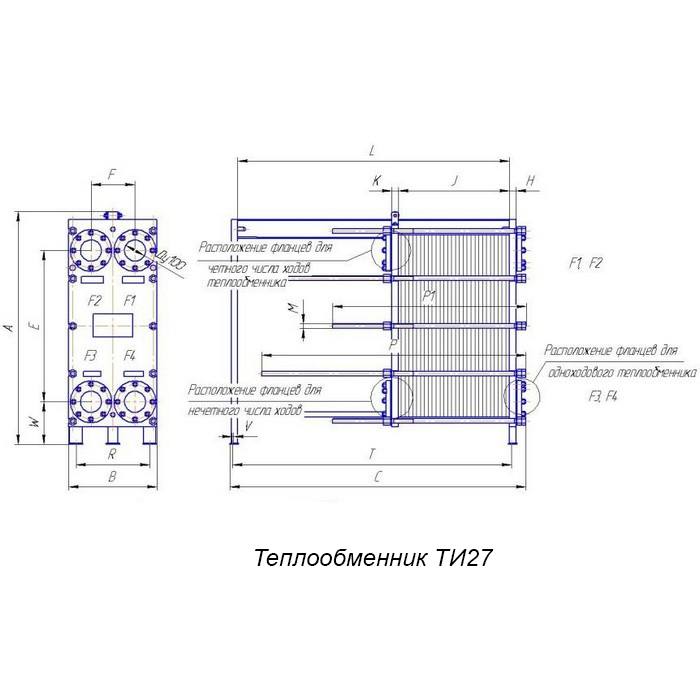

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 27 (ДУ 100)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 27 (ДУ 100) – фото внешнего вида

Теплохит ТИ 27 (ДУ 100) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 100.

Максимальное количество пластин – 361 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 27 (ДУ 100)
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: 346 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H16	K16	L	P	P1	M16	R	T	V	W
20-61	1200	455	856	780	226	40	40	700	615	525	24	370	750	18	220
63-121	1200	455	1206	780	226	40	40	1050	990	765	24	370	1100	18	220
123-181	1200	455	1556	780	226	40	40	1400	1360	995	24	370	1450	18	220
183-241	1200	455	1956	780	226	40	40	1800	1735	1220	24	370	1850	18	220
243-301	1200	455	2356	780	226	40	40	2200	2110	1450	24	370	2250	18	220
303-361	1200	455	2756	780	226	40	40	2600	2480	1675	24	370	2650	18	220

Стоимость

Цена теплообменного аппарата Теплохит ТИ 27 (ДУ 100) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
