Аппарат теплообменный пластинчатый разборный Теплохит ТИ 34 (ДУ 100)

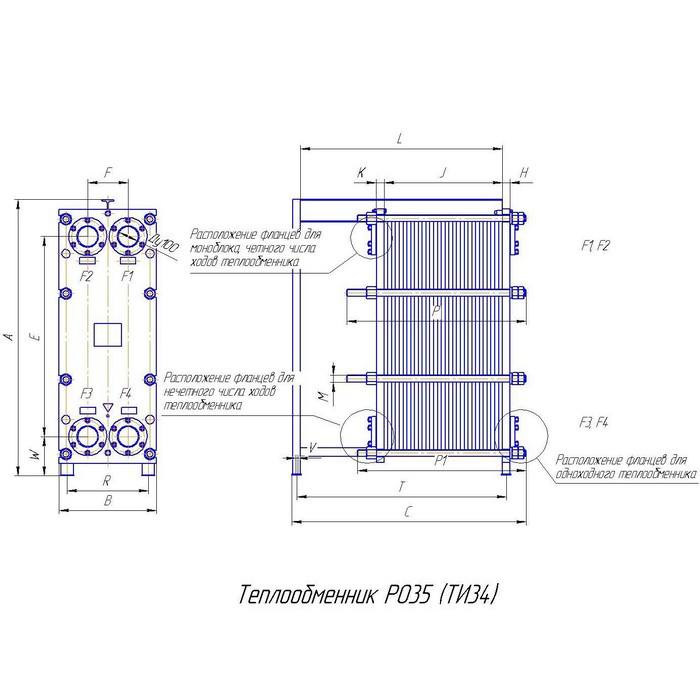

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 34 (ДУ 100)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 34 (ДУ 100) – фото внешнего вида

Теплохит ТИ 34 (ДУ 100) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 100.

Площадь одной пластины – 0,481 м2. Максимальное количество пластин – 289 штук, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 34 (ДУ 100)
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: 250 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	P1	M6	M10	M16	M25	R	T	V	W
До 61	1395	510	766	1048	212	40	40	40	-	40	40	40	-	600	475	515	36	36	36	-	410	650	18	206
63-89	1395	510	906	1048	212	40	40	40	-	40	40	40	-	740	590	655	36	36	36	-	410	790	18	206
91-117	1395	510	1056	1048	212	40	40	40	-	40	40	40	-	890	720	810	36	36	36	-	410	940	18	206
119-147	1395	510	1201	1048	212	40	40	40	-	40	40	40	-	1035	850	950	36	36	36	-	410	1085	18	206
149-175	1395	510	1346	1048	212	40	40	40	-	40	40	40	-	1180	970	1095	36	36	36	-	410	1230	18	206
177-203	1395	510	1496	1048	212	40	40	40	-	40	40	40	-	1330	1105	1200	36	36	36	-	410	1380	18	206
205-233	1395	510	1636	1048	212	40	40	40	-	40	40	40	-	1470	1225	1310	36	36	36	-	410	1520	18	206
235-261	1395	510	1786	1048	212	40	40	40	-	40	40	40	-	1620	1345	1440	36	36	36	-	410	1670	18	206
263-289	1395	510	1926	1048	212	40	40	40	-	40	40	40	-	1760	1460	1570	36	36	36	-	410	1810	18	206

Стоимость

Цена теплообменного аппарата Теплохит ТИ 34 (ДУ 100) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
