Аппарат теплообменный пластинчатый разборный Теплохит ТИ 52 (ДУ 150)

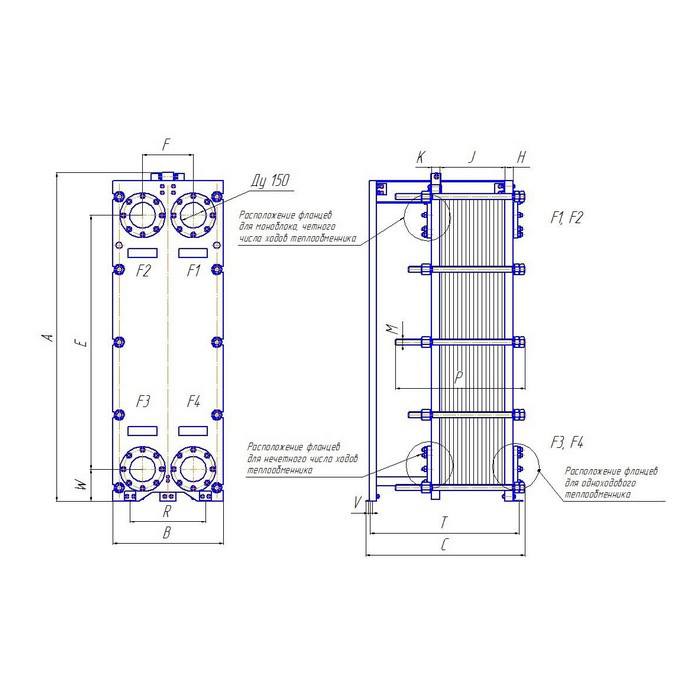

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 52 (ДУ 150)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 52 (ДУ 150) – фото внешнего вида

Теплохит ТИ 52 (ДУ 150) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 150.

Площадь одной пластины – 0,71 м2. Максимальное количество пластин – 701 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 52 (ДУ 150)
Наличие: уточните у менеджера
Склад в Ставрополе:
ш. Старомарьевское, дом 13

Рейтинг товара:

Отзывов: 1

Цена: 600 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	M6	M10	M16	M25	R	T	V	W
До 81	1557	685	847	1092	314	50	50	50	60	50	50	50	60	670	620	36	36	36	42	467	792	24	200
83-131	1557	685	1177	1092	314	50	50	50	60	50	50	50	60	900	850	36	36	36	42	467	1122	24	200
133-211	1557	685	1477	1092	314	50	50	50	60	50	50	50	60	1300	1250	36	36	36	42	467	1422	24	200
213-301	1557	685	1877	1092	314	50	50	50	60	50	50	50	60	1700	1650	36	36	36	42	467	1822	24	200
303-501	1557	685	2927	1092	314	50	50	50	60	50	50	50	60	2750	2600	36	36	36	42	467	2872	24	200
503-701	1557	685	3827	1092	314	50	50	50	60	50	50	50	60	3700	3600	36	36	36	42	467	3822	24	200

Стоимость

Цена теплообменного аппарата Теплохит ТИ 52 (ДУ 150) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
